煜輝智能鍋爐監測管理模式簡介
YH-XC1.2 遠程在線鍋爐智能管理系統簡介
全自動智能控制遠程監測系統，采用機電一體化控制設備和可編程邏輯控制器(PLC)聯合控制方式。以先進的可編程邏輯控制器(PLC)為控制系統的“中央處理器”?？刂葡到y(tǒng)通過觸摸屏進行操作，使鍋爐自動化控制程度和運行可靠程度大大提高，操作更加簡便直觀。

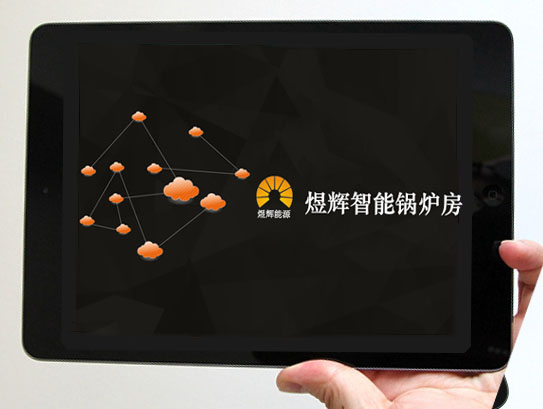

4.1智能控制器
01：
|
面板 |
型號 |
YH-TOUCH1.2 |
|
面板尺寸 |
12.1寸（鍋爐一體化自帶）、 19吋（標配）、21吋、32吋等，用戶自選。 |
|
|
解析度 |
1024X768 |
|
|
色彩 |
262K(6-bit)/16.2M(8-bit) |
|
|
亮度 |
500cd/m2 |
|
|
對比度 |
500:1 |
|
|
點距 |
0.24mm×0.24mm |
|
|
視角 |
80/80/80/80 |
|
|
顯示區域 |
246mm(H)×184.5mm(V) |
|
|
背光壽命 |
50000(Hrs) |
|
|
接口 |
輸入 輸出 |
4×USB2.0 1×RJ45 1×COM 1×HDMI 1×VGA 1×LINE 1×MIC 內置無線接收卡或是外接PCI-I無線接收器 |
|
電源 |
輸入電壓 |
三芯航空插頭DC12V（通過電源適配器） |
|
功耗 |
25W(MAX) |
|
|
主板 |
處理器 |
雙核1.2處理器(標配）可以定制四核 |
|
芯片組 |
國產 |
|
|
內存 |
最大支持4GB |
|
|
驅動空間 |
HDD驅動（備選） |
（內置4G儲存卡）可TF卡擴展或1×2.5寸硬盤 |
|
擴張槽 |
預留第二串口可支持RS232/422/485模式 |
|
|
外觀 |
顏色 |
銀色 |
|
材質 |
防火材料 |
|
|
安裝 |
嵌入式、壁掛式 |
|
|
冷卻 |
風扇設計 |
|
|
環境 |
工作溫度 |
0 to +60 °C |
|
工作濕度 |
5 to 90 %RH |
|
|
儲存溫度 |
-20 to +60 °C |
|
|
儲存濕度 |
5 to 90 %RH |
|
|
抗震系數 |
1.0G，50~500Hz，隨機振動 |
|
|
防水等級 |
IP65防水等級 |
|
|
觸摸特性 |
原理 |
五線電阻屏 |
|
有效區域 |
245.76(H)×184.32(V) |
|
|
透光率 |
85% |
|
|
響應時間 |
<15ms |
|
|
表面硬度 |
7H |
|
|
觸摸壓力 |
0.35N-2N |
|
|
觸摸介質 |
觸摸筆、手指等 |
|
|
觸摸壽命 |
觸摸筆1000萬次 |
|
|
接口類型 |
USB,可選RS-232 |
|
|
適用操作系統 |
自帶安卓系統、內置煜輝云智能操作系統。 |
|
|
控制系統 |
控制操作系統 |
YH1.1用戶系統+現場系統YH-XC1.2 |
02:手持終端

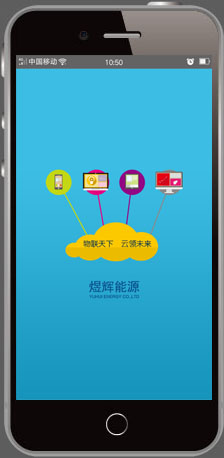

02-1 手持移動終端(YH-1.1云智能操作系統)
|
操作系統 |
YH-1.1 |
手持操作器自帶系統：是用戶手持終端的運行管理軟件。 |
|
手持終端 |
配置 |
雙核處理器-安卓4.0系統 |
|
|
系統軟件 |
YH-1.1 云智能操作系統 |
|
|
儲存濕度 |
5 to 90 %RH |
|
|
功能介紹 |
可視通話、電話、短信、微信、專用殺毒軟件 |
|
|
|
數據采集管理、節能指導、安全預警，維保預約等 |
|
|
|
能耗數據計算分析、鍋爐能耗對標、比較、排放檢測
|
|
|
|
能效計算、報表、越限、異常、報警提示
|
02-2；智能終端（ YH-XC1.2云智能操作系統)
|
運行環境 |
工作溫度 |
0 to +60 °C |
|
|
工作濕度 |
5 to 90 %RH |
|
|
儲存溫度 |
-20 to +60 °C |
|
|
儲存濕度 |
5 to 90 %RH |
|
|
抗震系數 |
1.0G，50~500Hz，隨機振動 |
|
系統配置 |
自帶系統 |
安卓4.0- 標配雙核處理器 |
|
|
接口類型 |
USB,可選RS-232，RJ-45,VGA,MIC等 |
|
|
功能 |
數據采集管理，與服務方實時溝通，可視通話。 |
|
|
軟件 |
YH-XC1.2云智能操作系統、數據采集、節能建議、公告、故障報警等 |
|
|
|
能耗數據計算分析、鍋爐能耗對標、比較、排放檢測 能效計算、報表、越限、異常、報警提示
|
4.2 YH-XC1.2 （鍋爐房智能終端壁掛機）功能：
1、安全保障：
設備安全信號提示與手機綁定，鍋爐操作人員無論是否在現場隨時收到燃?xì)庑孤⒊瑴爻瑝?、水位等報警信號（信息）?/span>
隨時查詢?nèi)靸?nèi)設備報警及故障記錄；
設備運行數據實時在線，管理人員可隨時通過智能終端提取設備運行參數，檢查設備運行狀況；
隨時查詢鍋爐異常情況的解決辦法和操作注意事項；
2、日常操作及節能管理
司爐工可隨時接收到鍋爐服務人員的節能操作指導建議；
業主室內溫度、室外環境溫度、出回水溫度等相關參數實時在線顯示，司爐工可隨時參考數據，調整鍋爐運行參數及啟停臺數確保設備節能運行；
上級管理部門信息發布平臺，亦可隨時接收政府相關部門公告；
隨時與服務單位進行維修預約、故障報修和設備維保服務。
3、其他功能
鍋爐氮氧排放監測，及時顯示環保運行狀態；
鍋爐運行能效在線監測；
設備運行燃?xì)獬杀驹诰€分析。
4.3 YH-1.1（手持終端）功能
1、安全運行在線監督
售后服務工程師通過手機接收到業主鍋爐房發來的故障報警信號，馬上聯系操作工進行準確的故障排除；
后勤管理人員通過手機隨時查看鍋爐運行情況，特別的故障報警、氣體泄漏報警均可馬上獲知，也可通過手機短信獲知；
2、日常運行管理監測
可視對講系統，360度旋轉視角可直接觀察設備運行狀況，并實時對講通話指導現場調整運行及排除故障措施。
可同步鍋爐房智能終端所有屏顯內容。
3、節能操作在線指導
服務管理人員實時獲取業主當?shù)厥覂?nèi)內外溫度、設備運行參數，隨時提供節能、安全操作指導建議；
4、安全保障
安全的實時檢測以及各種保障手段，同時面對的是整個用戶群體，因此我公司與保險公司達成聯盟，對所有遠程檢測用戶提供最高500萬元的設備保障和20-50萬元的人員保障，并全力協助用戶解決善后工作，合理轉嫁事故成本。
5、數據直接上傳政府檢驗機構-------接受政府監督，確保數據準確。
用戶辦理每年政府監督機構組織的鍋爐檢驗、水質檢驗、能效測試等工作，在這個過程，我們將實時檢測數據與權威機構現場檢測數據進行比對，確保數據的準確性，部分?jǐn)?shù)據直接上傳檢驗機構，接受政府監督，提高檢測數據的精確度，方便了用戶，也大大降低了政府的檢驗成本。
